INTERRUPTORES DE FIM DE CURSO TIPO 1

Os interruptores de fim de curso (também interruptores de posição limite ou interruptores de posição) do tipo 1 de acordo com a norma EN ISO 14119 são utilizados para controlar e detetar a posição de peças móveis em instalações e máquinas, bem como para dispositivos de proteção que podem ser rodados ou deslocados lateralmente. O sinal gerado pode ser transmitido por meios pneumáticos, mecânicos, elétricos ou hidráulicos. Os interruptores universais são utilizados em todos os sectores da indústria e em quase todas as tecnologias de automação.

Os interruptores de fim de curso reconhecem as sequências dos movimentos

Na construção de máquinas, é comum trabalhar com comandos sequenciais que consistem em várias etapas de trabalho. Neste caso, os interruptores de posição registam o fim de um movimento e ativam o início da etapa seguinte.

No exemplo das portas de garagem de enrolar, onde também são utilizados os interruptores de fim de curso, ele deteta o momento em que a porta atinge a sua posição final, ou seja, subiu completamente. Como consequência o motor elétrico pára e o semáforo da porta dá a luz verde.

Séries Schmersal

A gama de produtos do Grupo Schmersal inclui várias séries de interruptores de fim de curso. O seu espectro abrange desde interruptores de posição ultracompactos para integração em sistemas automatizados até microinterruptores e dispositivos de controlo de segurança extremamente robustos. Estes últimos são utilizados principalmente em condições ambientais adversas, comuns por exemplo, nos sistemas de transporte e manutenção da indústria siderúrgica. Todos os interruptores de fim de curso estão equipados com contactos NC de abertura forçada de acordo com a norma IEC 60947-5-1. Em combinação com um relé de segurança adequado, um único interruptor pode ser utilizado garantindo um nível de desempenho até “d” (PL “d”) de acordo com a norma EN ISO 13849-1. Utilizando dois interruptores de posição pode ser alcançado o mais alto nível de desempenho, o PL “e”.

Interruptores com interface AS-i-SaW

Parte da gama de interruptores de posição do Grupo Schmersal tem uma interface integrada AS-i SaW (AS-Interface Safety at Work). Estes utilizam as vantagens do sistema bus simples e de eficácia comprovada, que se baseia no sistema aberto AS-International. As versões com certificação ATEX/IECEx são também adequadas para utilização em zonas potencialmente explosivas. Neste campo, a Schmersal oferece soluções para as zonas 2 e 22, para além das zonas 1 e 21.

Interruptores de fim de curso versáteis em diferentes versões

Algumas séries de interruptores de fim de curso podem ser utilizados a temperaturas ambientes entre -40 e +80 °C. Estão disponíveis com diferentes corpos de base e versões em metal ou plástico. A sua utilização é universal graças aos seus atuadores, que estão de acordo com as normas EN 50041 e EN 50047, às dimensões de montagem e aos pontos de controlo de segurança. Consequentemente, os interruptores também podem ser montados ou instalados em máquinas existentes.

As séries de produtos descritas abaixo representam apenas uma seleção da extensa gama de interruptores de fim de curso do Grupo Schmersal.

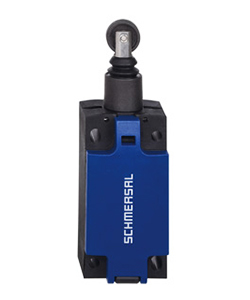

Série PS116

A série PS116 é fabricada em termoplástico reforçado com fibra de vidro ou zinco fundido sob pressão e está equipada com três contactos. O desenho está em conformidade com a norma DIN EN 50047. O sistema AS-International pode ser conseguido através de um módulo de entrada de segurança externo.

Série 335

Os interruptores de fim de curso da série 335 têm uma caixa de alumínio fundido pintado e têm três contactos. O desenho aqui utilizado está em conformidade com a norma DIN EN 50041. A classe de proteção é IP67, pelo que o produto é à prova de pó e resistente à imersão temporária em água.

Atuadores para interruptores de fim de curso

Além dos interruptores de fim de curso disponíveis, a Schmersal oferece vários atuadores, tais como pinos de pressão e alavancas basculante com roldana, alavancas de roldana e alavancas do tipo haste. O utilizador pode escolher entre vários elementos de controlo de segurança com um máximo de três contactos. O Grupo Schmersal fornece informação detalhada sobre os vários componentes no seu extenso catálogo online.
