Interruptor de segurança do tipo dobradiça para resguardos de segurança giratórios

Para além dos interruptores de segurança convencionais com atuadores separados, sensores de segurança com princípios de funcionamento diferentes e interruptores de posição com funções de segurança, os projetistas também podem escolher interruptores de segurança do tipo dobradiça, quando se trata de monitorização de posição de proteções giratórias de segurança. Este tipo especial de interruptor de segurança, permite a montagem fácil e inviolável de pequenas portas basculantes e pequenas tampas de serviço, bem como de proteções giratórias pesadas em máquinas e instalações. Graças à sua construção extremamente compacta e design discreto, estes interruptores de segurança são adequados para dispositivos de proteção giratórios, especialmente para máquinas e instalações com preocupações ao nível do design.

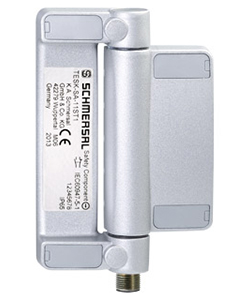

TESK
TESK

Interruptor de segurança de dobradiça: estrutura e modo de operação

Uma came integrada nos interruptores de segurança ativa a função de segurança ao atingir um determinado ângulo. É portanto cumprido, o requisito relativo à forma de acionamento entre a came e o atuador, que é declarado na EN ISO 14119. Uma vez que o interruptor de segurança também atua como uma dobradiça, o projetista pode despender de um elemento de comutação, de acordo com a versão. A função de segurança está portanto escondida na dobradiça, o que garante um elevado nível de proteção contra manipulações. Isto permite um desenho compacto e um acesso fácil à área de trabalho da máquina. Não são necessários nenhuns elementos de comutação no lado da abertura do resguardo de segurança.

Catálogo Online

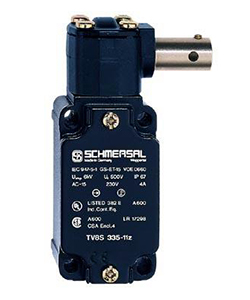

TV.S 335
TV.S 335

Series TC, TV.S e TESK / TESZ

O Grupo Schmersal oferece três séries diferentes de interruptores de segurança de dobradiças na sua extensa gama:

  • A série TC 235/236 é utilizada para a monitorização da posição de tampas de manutenção, bem como para pequenas proteções giratórias
  • A série TV.S é particularmente adequada para resguardos pesados. O interruptor é montado com um eixo ou na articulação do eixo na dobradiça da porta
  • As séries TESK e TESZ foram concebidas para uso universal em resguardos de segurança em máquinas e instalações. A TESK impressiona pela sua capacidade de ajustar livremente a configuração do ângulo de comutação ao longo de todo o ângulo de trabalho.

No seu catálogo online, o Grupo Schmersal fornece informações ainda mais detalhadas sobre os interruptores de segurança do tipo de dobradiça disponíveis.
