RELÉS DE SEGURANÇA DE CONTROLADOR DE PARAGEM

Os relés de segurança de monitorização de paragem da série AZR 31 S1 e FWS são utilizados para detetar paragens de máquinas e para o controlo de bloqueios de segurança por solenoides. Série AZR 31 S1: Dependendo da ligação externa, pode ser alcançado para a função de segurança em combinação com um relé de segurança um PL “e” categoria 4 de acordo com a EN ISO 13849-1.

Estrutura e princípio de funcionamento dos relés de segurança de controladores de paragem

Os relés de segurança de monitorização de paragem têm uma estrutura redundante e estão equipados com dois relés de segurança com contactos guiados monitorizados. As interfaces ligadas em série dos relés funcionam como contactos de saída. Só depois da máquina estar completamente parada é que os bloqueios de segurança por solenoide podem ser acionados e as proteções de segurança podem ser abertas. Isto é feito através dos contactos de saída dos relés de monitorização de paragem.

Comparação entre os Relés de segurança AZR 31 S1 e FWS

O relé de segurança de monitorização de paragem AZR 31 S1 não tem sensores, está ligado diretamente a um motor trifásico e mede assim a frequência da tensão induzida. Quando o motor está parado, os circuitos de habilitação estão fechados. O relé de segurança está equipado com díodos de luz para indicar os estados de funcionamento.

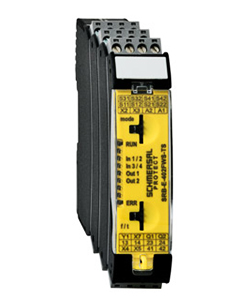

O relé de segurança de monitorização de paragem da série FWS avalia os impulsos gerados por movimentos rotativos provocados, por exemplo, por encoders incrementais ou por interruptores de proximidade indutivos. Os circuitos de habilitação continuam fechados até a sequência de impulsos registados cair abaixo da frequência limite. Os relés de segurança de monitorização de paragem estão equipados com um sistema de diagnóstico integrado (ISD) para uma rápida e fácil deteção de falhas. Através dos LED’s multifunções, os utilizadores são informados sobre o estado de comutação do relé de monitorização de paragem e dos transmissores de impulsos ligados.

No folheto "Processamento de sinais de segurança" do seu catálogo online, o Grupo Schmersal inclui descrições detalhadas dos produtos dos relés de segurança para monitorização de paragem.
