Os sistemas de instalação Schmersal Safety tornam a cablagem de vários interruptores de segurança ligados em série mais rápida, mais simples e mais barata. Este grupo de sistemas consiste no Safety Fieldbox SFB-PN, nas caixas de distribuição passivas, nas caixas de distribuição para a conexão de interruptores de segurança eletrónicos e nos expansores ativos de entradas, para a conexão de interruptores de segurança eletromecânicos com saídas de contacto ou sensores de segurança com saídas eletrónicas OSSD.

• Safety Fieldbox SFB-PN
• Caixas de distribuição passivas PDM
• Caixas de distribuição PFB
• Expansor ativo de entradas SRB-E

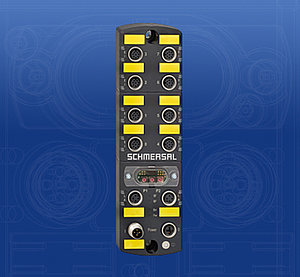

A solução Safety Fieldbox SFB-PN para sistemas PROFIsafe / PROFINET é adequada para uma instalação simples “plug and play” de até oito dispositivos de segurança. A interface universal do dispositivo com conector M12 de 8 polos permite a conexão de uma vasta gama de dispositivos de segurança, tais como dispositivos de bloqueio por solenoide, eletrónicos e eletromecânicos, sensores, painéis de controlo, cortinas óticas e interruptores. Os dispositivos de segurança de outros fabricantes podem ser facilmente conectados através de um adaptador. Para análise através da interface Safety Fieldbus PROFINET / PROFIsafe, os sinais dos dispositivos de segurança conectados são transmitidos a um sistema de controlo de segurança. A comunicação baseada em PROFIsafe é à prova de alterações, de mudanças de sequências da informação, bem como de erros de transmissão, etc. A transmissão paralela dos sinais de segurança permite que os dispositivos de segurança sejam livremente vinculados no sistema de controlo de segurança. Além disso, as conexões dos dispositivos na caixa de distribuição podem ser configuradas para a conexão de diferentes dispositivos. Isto torna a Safety Fieldbox SFB-PN muito flexível e admite soluções de segurança individualmente configuráveis para máquinas e sistemas complexos.

As caixas de distribuição passiva PDM para montagem em armários elétricos ou quadros elétricos e caixas de distribuição para cablagem com proteção IP67 são adequadas para a ligação em série de vários dispositivos eletrónicos de segurança (sensores, bloqueios por solenoide, etc.). Podem ser utilizadas ligações em série mistas com dispositivos de bloqueio por solenoide e sensores de segurança eletrónicos da Schmersal. As caixas de distribuição estão disponíveis em distintas versões para cablagem com a interface SD e para cablagem em paralelo de E/S.

Os expansores ativos de entrada são utilizados para a ligação em série segura de interruptores e sensores com saídas de contacto ou com saídas eletrónicas OSSD. Os contactos do interruptor ou as saídas OSSD são avaliados de forma segura pela eletrónica dentro dos expansores ativos de entrada e são conectados (ANDed) em série. A conexão do dispositivo é efetuada através de terminais de mola ou de parafuso. Para além disso, os sinais de diagnóstico dos dispositivos de segurança podem ser avaliados separadamente.

Os expansores ativos de entrada são utilizados para a ligação em série segura de interruptores e sensores com saídas de contacto ou com saídas eletrónicas OSSD. Os contactos do interruptor ou as saídas OSSD são avaliados de forma segura pela eletrónica dentro dos expansores ativos de entrada e são conectados (ANDed) em série. A conexão do dispositivo é efetuada através de terminais de mola ou de parafuso. Para além disso, os sinais de diagnóstico dos dispositivos de segurança podem ser avaliados separadamente.

Pode encontrar mais informações sobre os sistemas de instalação Schmersal Safety no folheto informativo „Sistemas de instalação para a ligação em série segura“.
